一、礦用電纜的型號及含義

舉例說明，

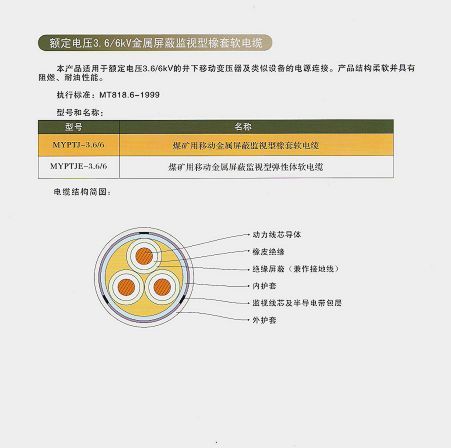

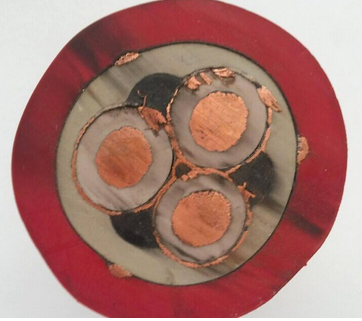

  YJLV33表示聚乙烯絕緣鋁芯聚氯乙烯護套細鋼絲鎧裝聚乙烯外護套；YJV22聚氯乙烯護套銅芯電纜。又如，MYPTJ礦用高壓屏蔽主電源線—3.6/6  3*35+3*16/3+3*2.5 表示礦用移動屏蔽監視橡套電纜，額定電壓為3.6KV/6KV，三芯動力線、每芯截面為35mm2，一芯接地線、芯線截面為16mm2，三芯監視線、每芯截面為2.5mm2。

第二節 高、低壓電纜的選擇、方法

一、選擇電纜截面的一般原則

為了做到供電上的安全、可靠、經濟和技術合理，導線截面應按下列原則確定：

（1）    按長時允許負荷電流選擇導線截面。使導線在最大負荷下長時工作而不過熱，即不超過其長時允許溫度。



（2）    按允許電壓損失選擇導線截面。使受電端有足夠的電壓以保證供電質量。

（3）    按經濟電流密度選擇導線截面。使輸電線路的年運行費用最低，達到經濟供電的目的。

（4）    按機械強度選擇導線截面。避免在運行或安裝過程中斷線，或因受砸壓而損壞，以保證供電的安全運行。



（5）    按短路時的熱穩定條件選擇導線截面。時導線通過短路電流時不致超過其短時允許溫度。

二、選擇電纜截面的方法

（1）低壓電纜截面的選擇方法

對于負荷電流大、線路長的干線電纜，其電壓損失是主要矛盾，因此應按正常工作時的允許電壓損失初選其截面。

  對于經常移動的橡套電纜支線，應按機械強度初選其截面。對于電流雖然較大，但是線路較短，又不經常移動的電纜，應按長時允許電流初選其截面。初選出的電纜截面還應按其它條件進行校驗。在校驗時由于低壓電網短路電流較小，保護裝置一般又瞬時動作，所以短路時的熱穩定性一般均滿足要求，可不必考慮。

  但是當采用熔斷器保護時，熔體的額定電流應與電纜截面相配合，否則會使電纜過熱。對于干線電纜，不必校驗機械強度。低壓電纜一般不按經濟電流密度選擇截面。因為低壓線路短、年利用小時數較小，對供電經濟影響不大。

（2）高壓電纜截面的選擇方法

由于電纜的散熱條件差，高壓線路短路電流又大，因此短時間大的短路電流通過時，會使電纜芯線的溫度超過其絕緣材料的短時允許溫度，而受到損壞。

  所以高壓電纜必須考慮短路時的熱穩定性。一般高壓電纜的截面按經濟電流密度選擇，按長時允許電流、允許電壓損失和短路時的熱穩定條件校驗。因為高壓電纜不經常移動，而且多為鎧裝電纜，其本身機械強度較高，所以高壓電纜不必校驗機械強度。
